基于B/N多环结构的多重共振(MR)发光材料的发展已成功实现高色纯度蓝光和绿光有机发光二极管(OLED)，然而，现有MR材料的分子多集中于蓝绿光区域，红光MR材料的发展受限于两大瓶颈：其一，B/N多环结构的衍生化空间有限，传统外围修饰策略难以在红移发射的同时维持窄谱带发射特性；其二，分子刚性的提升常伴随π-π堆积问题，导致高浓度下的聚集淬灭，因此红光MR分子的设计仍具挑战性。

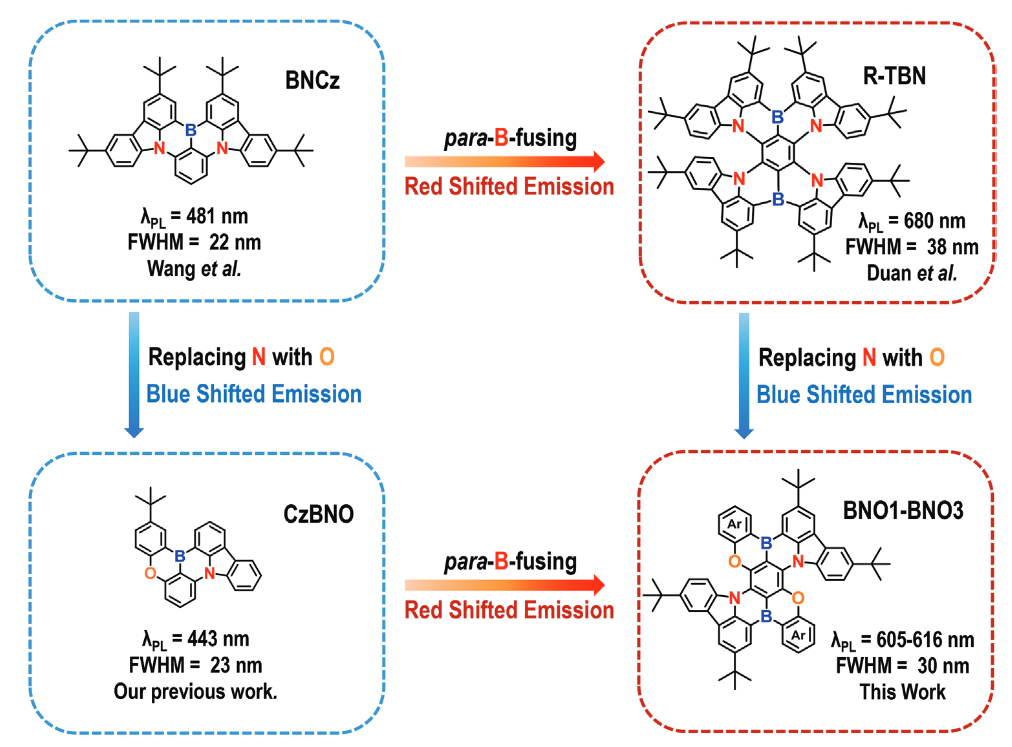

图1：分子设计策略及分子结构

针对上述挑战，深圳大学杨楚罗教授团队通过将N-π-N、O-π-O和B-π-B的对位结构引入苯环从而构建MR核心骨架，开发了一系列新型红光MR分子。通过在苯环对位引入N-π-N、O-π-O、B-π-B三组共振单元构建的MR核心骨架BNO1-BNO3一系列分子，突破传统B/N多环结构的衍生化限制，同时叔丁基、茚并基、苯氧基三种外围基团的灵活修饰实现发射光谱微调（λ_em≈615-650 nm），同时保持32 nm超窄半峰宽（FWHM）。基于该分子的器件展现出优异的光物理性能，包括接近100%的光致发光量子产率(PLQY)、高达7.4×10⁷ s⁻¹的辐射衰减速率(k_r)，以及32 nm的半峰宽(FWHM)窄谱带发射特性。基于磷光敏化的器件实现纯红光发射，并创纪录地达成36%的外量子效率(EQE)、50,000 cd m⁻⟡亮度下25.1%的超低效率滚降、超过130000 cd m⁻²的极限亮度，并且兼具良好的器件寿命。

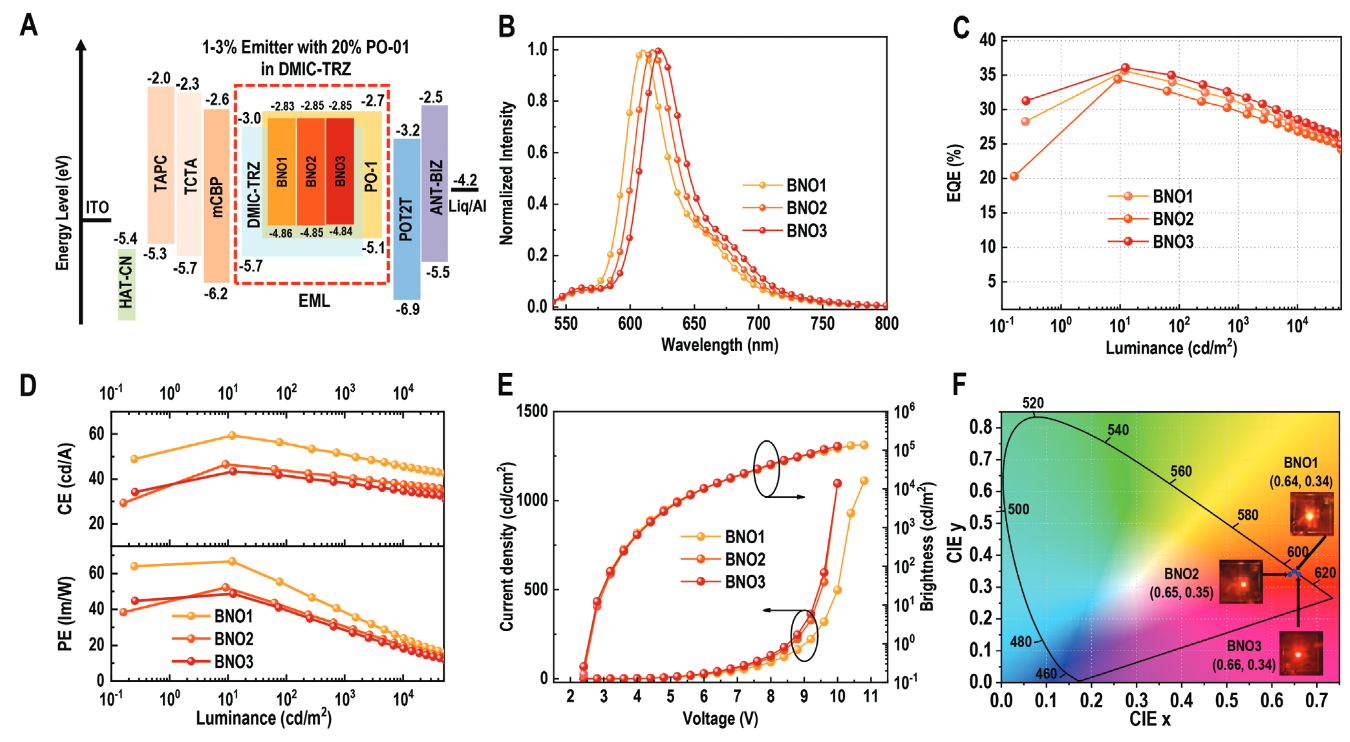

图2：电致发光器件性能

相关成果以标题“High-Performance Narrowband Pure-Red OLEDs with External Quantum Efficiencies up to 36.1% and Ultralow Efficiency Roll-Off”发表于ADVANCED MATERIALS（影响因子27.4，JCR分区: Q1）。

论文信息：

标题：High-Performance Narrowband Pure-Red OLEDs with External Quantum Efficiencies up to 36.1% and Ultralow Efficiency Roll-Off

全文链接：https://doi.org/10.1002%2Fadma.202201442
