超高清显示时代，BT.2020标准对深蓝光色纯度提出严苛要求:CIE_y≤0.046，相当于将蓝光波长锁定在449 nm附近，且半峰宽需小于24 nm。传统多共振热激活延迟荧光（MR-TADF）材料面临三重困境：效率瓶颈：激子利用率不足，EQE难以突破30%；高浓度猝灭：平面分子易聚集导致光谱展宽、效率骤降；色纯度不足：多数材料CIE_y>0.08，远未达标。需要开发同时满足BT.2020深蓝光标准（CIE_y≤0.046）、高EQE（>30%） 且具备高浓度抗猝灭特性的MR-TADF材料，解决传统深蓝光材料色纯度与效率不可兼得的问题。

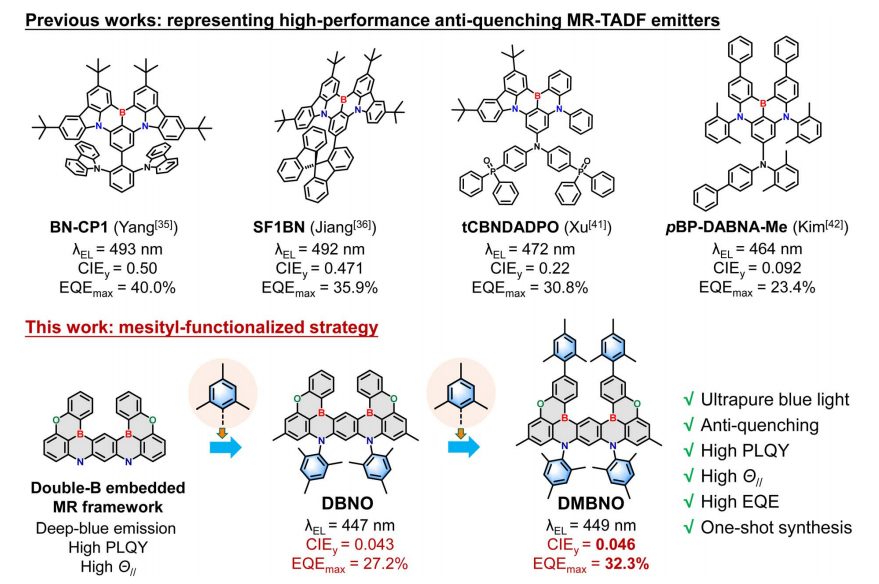

图1：分子设计策略及分子结构

针对以上难题，近日，深圳大学杨楚罗教授、黄忠衍助理教授报道了一种“刚性核+立体壳”的协同策略。用 双硼-氮-氧嵌入（B-N-O） 的多共振（MR）刚性骨架，提供深蓝光发射、高光致发光量子产率和高水平偶极取向，同时用多个均三甲基基团对平面MR框架进行了外围装饰（Mesityl），形成78.5°大扭转角，阻断π-π堆积，如同给分子穿上立体铠甲，既保护发光核心，又不干扰电子跃迁，同时大体积位阻抑制了高浓度下的激子湮灭与光谱展宽。

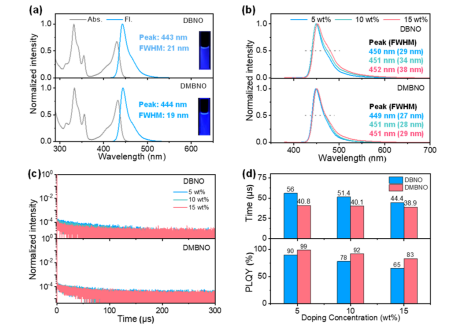

图2. DBNO和DMBNO的光物理性质。

两个分子都表现出窄带深蓝色发射，DBNO的峰值/FWHM值为443/21 nm，DMBNO的峰值/FHWM值为444/19 nm，CIE坐标分别为（0.152，0.034）和（0.151，0.035）。值得注意的是，当掺杂浓度从5逐渐升高到15 wt%时，DMBNO分子的光致发光量子产率（PLQY）从原来的99%仅下降至95%，半峰宽（FWHM）保持不变，为27 nm。

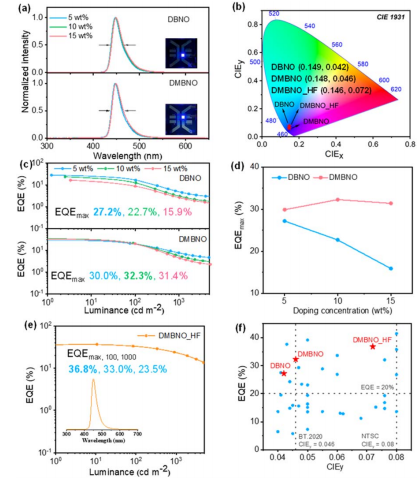

图3. DBNO和DMBNO的器件性能。

如图3所示，所有器件在447-450 nm范围内都表现出深蓝色发射峰值，在5 wt%至15 wt%的掺杂浓度范围内，FWHM窄至24 nm。基于DMBNO的器件再不采用任何光耦合增强技术的情况下，表现出32.3%的出色EQE_max，同时保持CIE_y值为0.046的纯蓝色电致发光（EL）光谱，完全满足BT.2020蓝色标准。在此基础上，基于DMBNO的器件另外采用5TBUCz-BO作为能量“中转站”，制作了敏化器件，EQE_max升至36.8%，1000 cd m^-2亮度下仍保持23.5%，效率滚降降低至36%（传统器件普遍>50%）。

综上所述，该工作通过双B-N-O MR骨架 + 多均三甲苯基团修饰的设计，成功实现兼具抗淬灭、窄谱深蓝光、超高效率的MR-TADF材料DMBNO，其OLED性能达到领域顶尖水平。

相关成果以标题“A mesityl-functionalized double-boron–nitrogen–oxygen-embedded multi-resonance framework achieves anti-quenching narrowband deep-blue electroluminescence with EQE over 30% and CIEy of 0.046 ”发表在Chemical Science （影响因子7.6，中科院JCR一区），深圳大学黄忠衍助理教授和杨楚罗教授为本文通讯作者。

论文信息：

标题：A mesityl-functionalized double-boron–nitrogen–oxygen-embedded multi-resonance framework achieves anti-quenching narrowband deep-blue electroluminescence with EQE over 30% and CIE_y of 0.046

全文链接： https://doi.org/10.1039/d4sc07503j
