由于热活化延迟荧光（TADF）聚合物能够实现 100% 的内部量子效率、出色的成膜能力以及大面积生产的可行性，因此对于低成本的溶液处理有机发光二极管（OLED）来说极具吸引力。-常见的 TADF 聚合物通常采用具有电荷转移（CT）发射特性的供体-受体（D-A）结构，其中分离的最高占位分子轨道（HOMO）和最低未占位分子轨道（LUMO）可最大限度地减少单三重能分裂（DEST），从而实现高效的 TADF。然而，长程 CT 特性不可避免地会导致宽发射光谱，通常半最大全宽 (FWHM) 超过 70 纳米，严重影响色彩纯度，限制了在高质量显示屏中的应用。

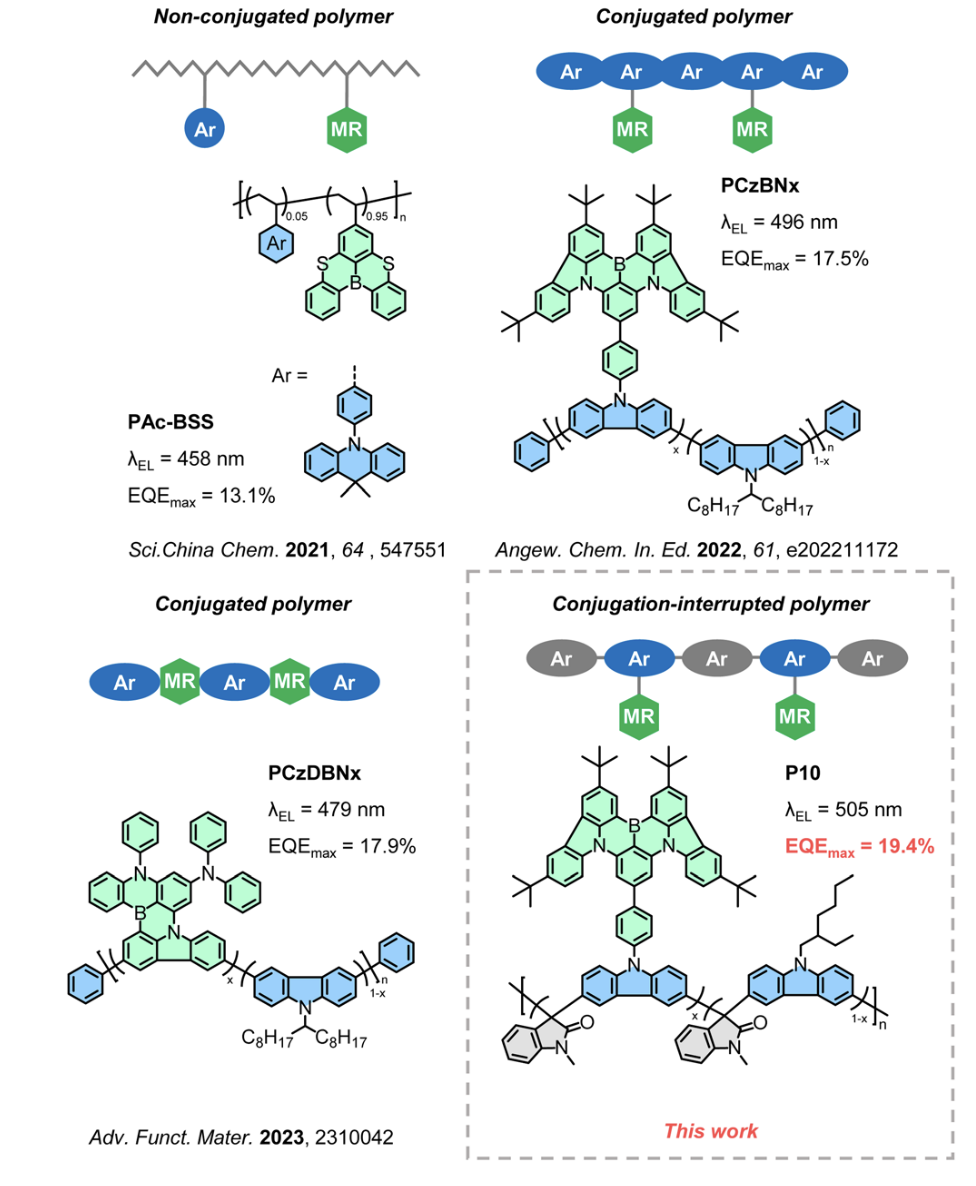

图1：窄带 TADF 聚合物的分子设计策略

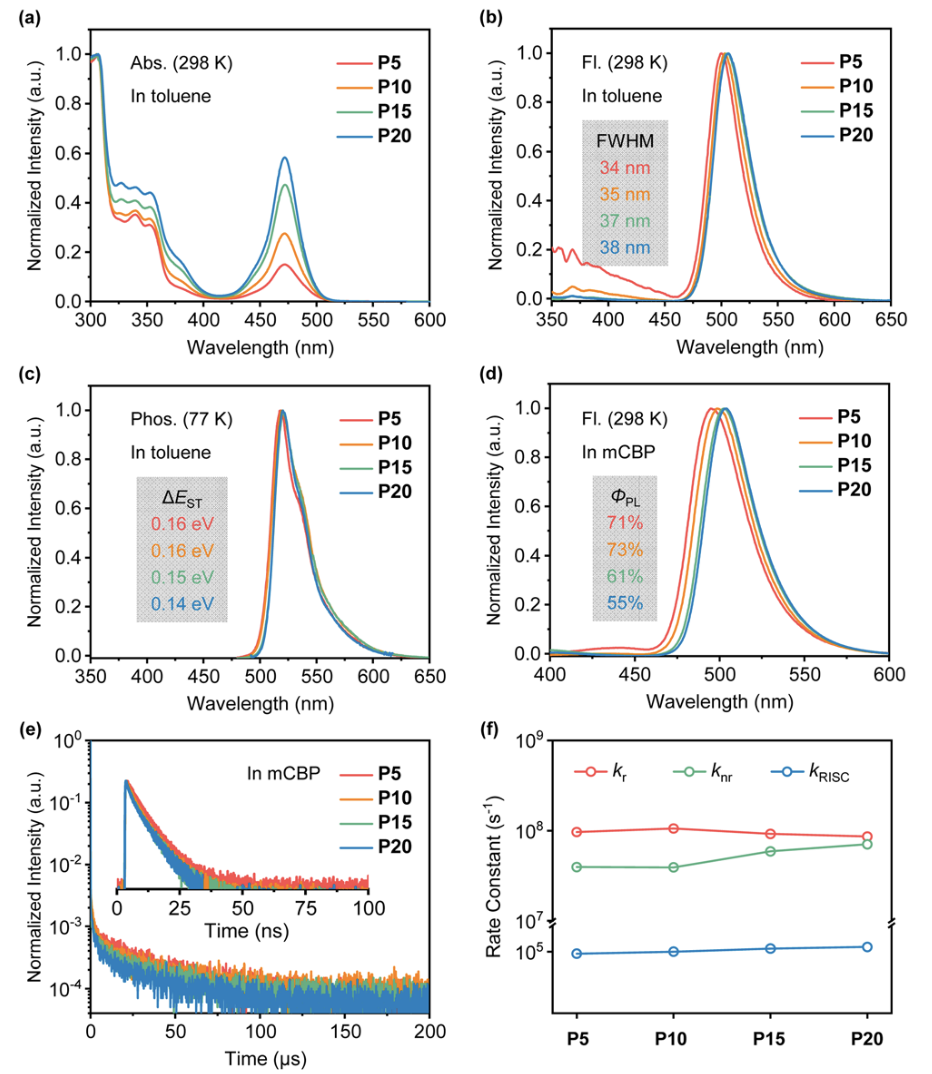

针对上述问题，深圳大学杨楚罗教授团队通过无金属超酸催化的 Friedel-Crafts 聚羟基烷基化反应，轻松制备了一系列绿色多共振热激活延迟荧光聚合物发光体，这些发光体的主链具有共轭中断的特点。这些发光体在甲苯中的光致发光量子产率高达 76%，FWHM为 35-38 nm。相应的溶液法有机发光二极管的最大外量子效率达到了 19.4%，CIE 坐标为（0.20, 0.62）。

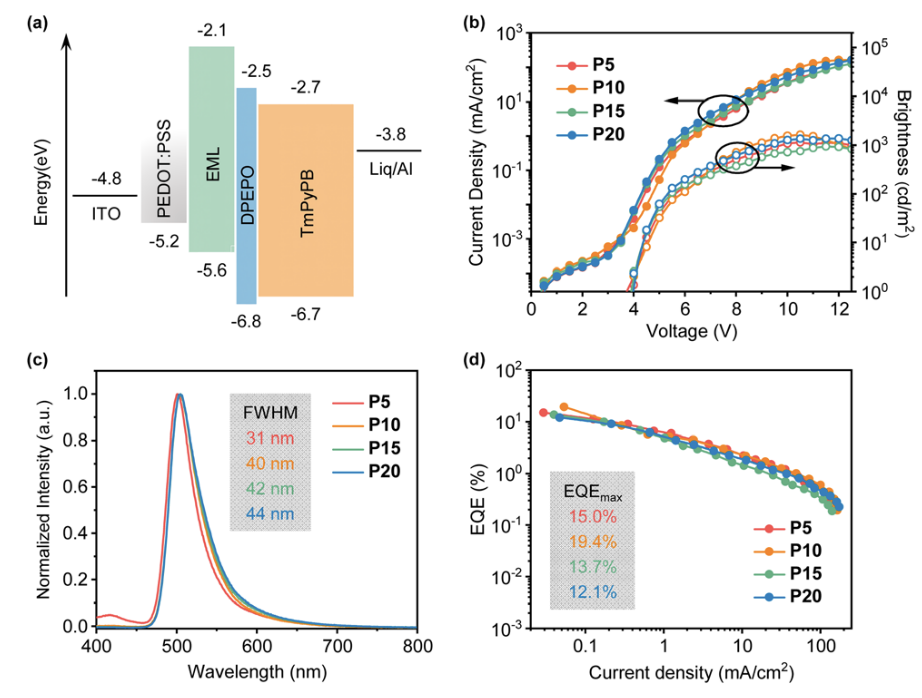

图2：电致发光器件性能

相关成果以标题“Multi-resonance thermally activated delayed fluorescence polymers for high-efficiency and narrowband solution-processed green OLEDs”发表于Chemical Communications（影响因子为 4.9，中科院2JCR区 ）

论文信息：

标题：Multi-resonance thermally activated delayed fluorescence polymers for high-efficiency and narrowband solution-processed green OLEDs

全文链接：https://pubs.rsc.org/en/content/articlelanding/2024/cc/d4cc03349c
