多共振热激活延迟荧光 (MR-TADF) 发射器为创建节能、宽色域 OLED 提供了天然优势。然而，目前的绿色 MRTADF 发射器在同时实现高色纯度和高效的反向系间窜越 (RISC) 方面面临挑战，导致设备性能不佳。

在本研究中，深圳大学杨楚罗、缪景生、曹啸松团队提出了一种协同分子设计方法，结合 π 扩展和外围锁定来解决这些挑战。这种方法可以构建四重硼化 MR-TADF 发射器，不仅可以提供精确调谐的纯绿色发射，半峰全宽 (FWHM) 为 15 nm，而且还表现出接近 1 的量子产率、快速 RISC 和最佳水平偶极子取向。由此产生的无敏化剂 OLED 接近 BT.2020 标准，CIE 坐标为 (0.18, 0.74)，并表现出令人印象深刻的外部量子效率 (EQE)，最大为 36.6%，1000 cd m^-2 时为 31.8%。此外，该设备表现出良好的操作稳定性，在初始亮度为 1000 cd m^-2 时，使用寿命 (LT₈₀) 为 485 小时。因此，这项研究提供了一种有前途的分子设计策略，可有效提高综合 OLED 性能。相关研究成果发表于《Angew. Chem. Int. Ed.》上。

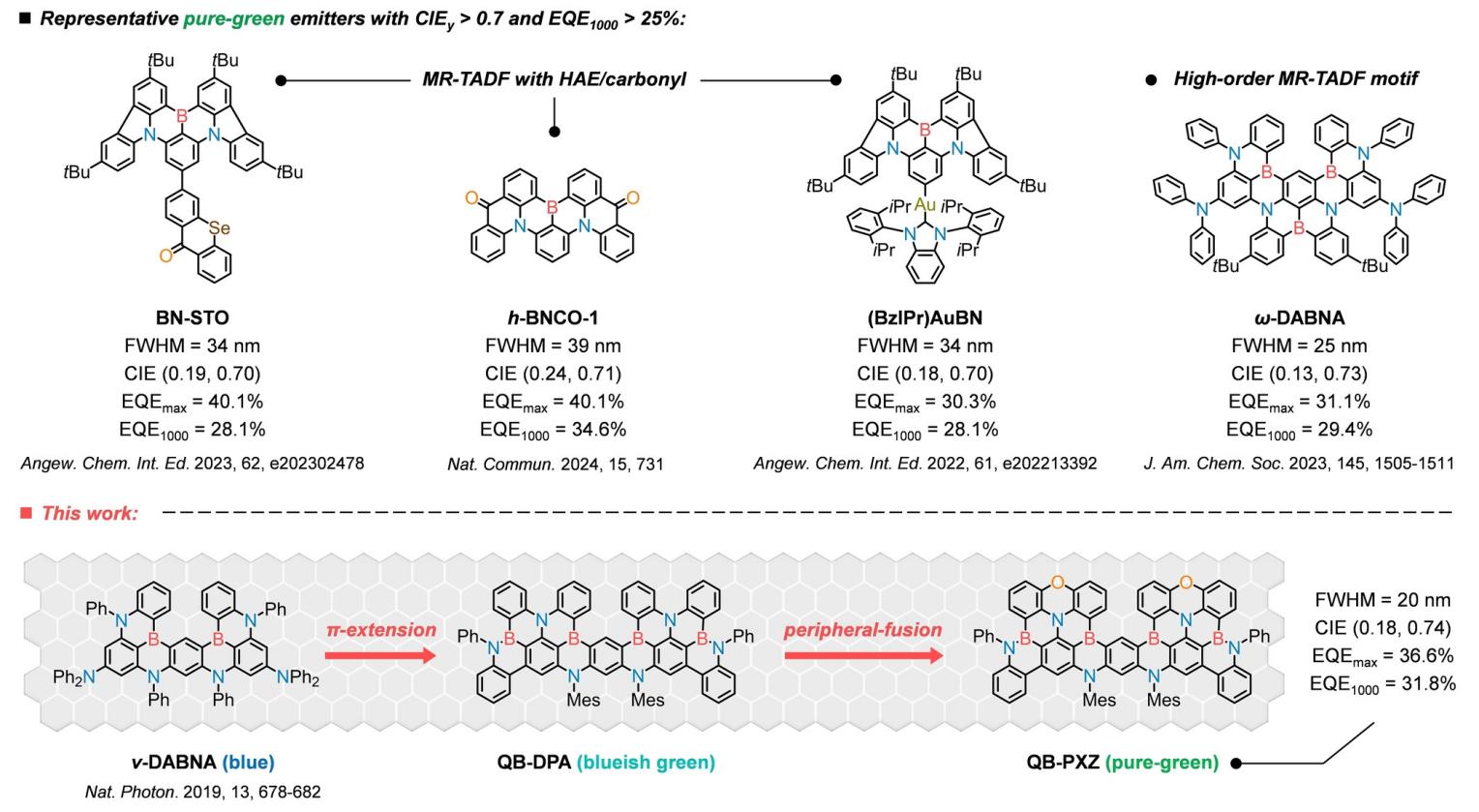

图1：分子设计策略和化学结构

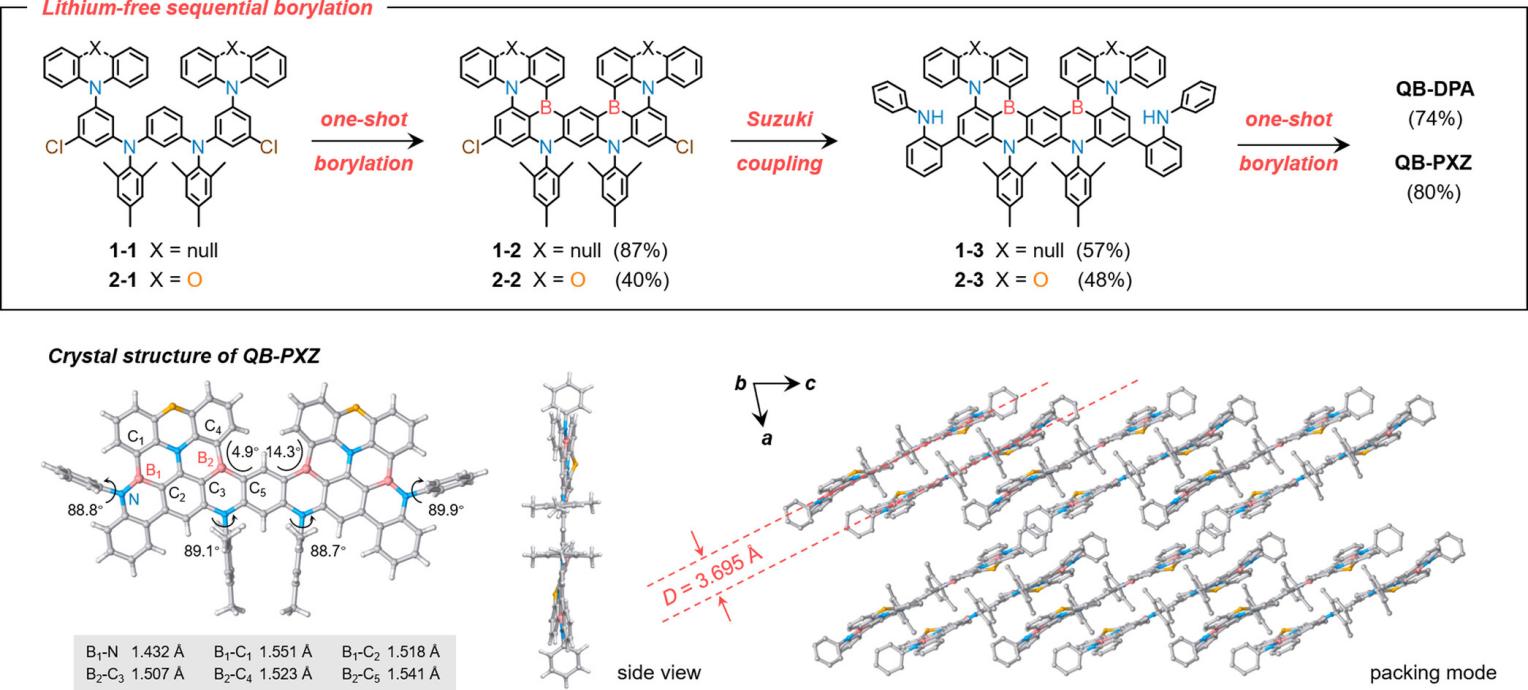

图 2：发光分子的合成过程和 QB-PXZ 的晶体结构。在堆积图中，为了清晰起见，省略了氢原子和溶剂分子。

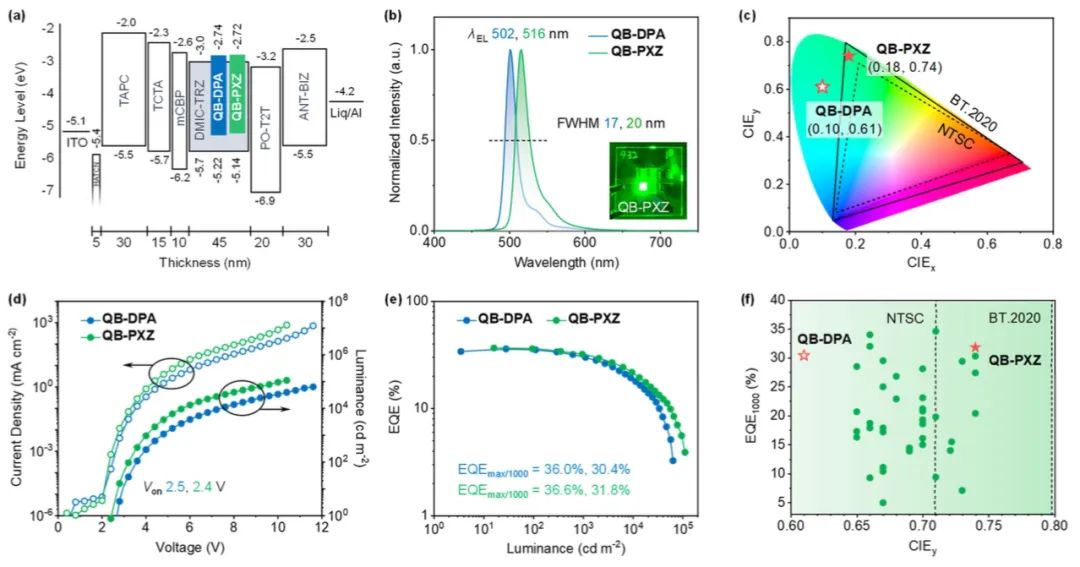

图 3. 电致发光 (EL) 性能

相关成果以标题”Synergistic π-Extension and Peripheral-Locking of B/N-Based Multi-Resonance Framework Enables High-Performance Pure-Green Organic Light-Emitting Diodes”发表于ANGEWANDTE CHEMIE INTERINATIONNL EDITION(影响因子16.1，中科院JCR一区),深圳大学材料学院杨楚罗教授和曹啸松副教授为本文通讯作者。

论文信息:Synergistic π-Extension and Peripheral-Locking of B/N-Based Multi-Resonance Framework Enables High-Performance Pure-Green Organic Light-Emitting Diodes

全文链接:https://doi.org/10.1002/anie.202418348
