由于成本效益高、成膜性优异、与柔性基底兼容性好以及适合大规模生产等优点，发光聚合物受到广泛关注。TADF聚合物因其高效的反向系间窜越（RISC）过程，理论上可实现100 %的内量子效率，在OLED领域具有很大的应用潜力。然而，与TADF发光小分子相比，TADF聚合物的发展相对滞后，尤其是在实现高色纯度的蓝光发射方面。

与非共轭TADF聚合物相比，共轭TADF聚合物更容易获得出色的电荷传输能力，从而有助于提高电致发光（EL）性能。然而，由于主链共轭延伸的内在特性，共轭TADF聚合物通常会表现出比其TADF单元红移的光致发光（PL）光谱。因此，开发具有蓝光发射和高色纯度的共轭TADF聚合物仍然是一个重大挑战。尽管非共轭蓝光TADF聚合物已取得进展，但通过空间电荷转移构建蓝光TADF聚合物的报道仍然罕见。

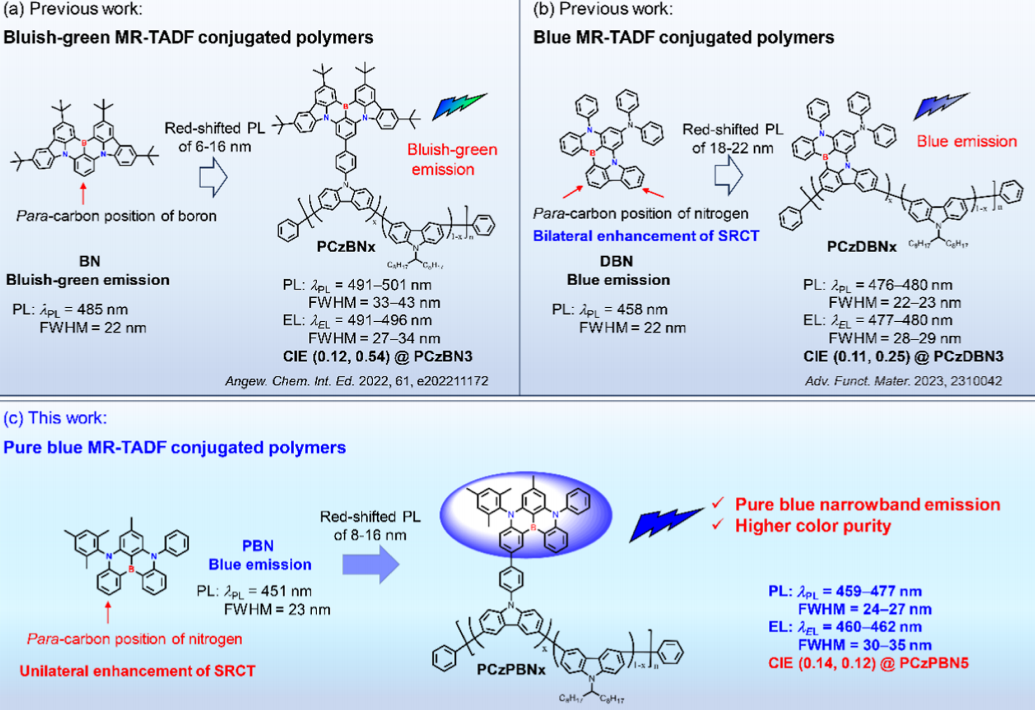

图1：先前工作与本工作的设计策略对比

针对以上关键问题，深圳大学杨楚罗教授、黄忠衍助理教授团队设计了一种新颖的合成策略，通过将多共振（MR）单元作为侧基接到聚(3,6-咔唑)（PCz）主链上，通过MR单元氮原子的单侧对位碳位置进行连接，设计并合成了一系列蓝光MR-TADF共轭聚合物。

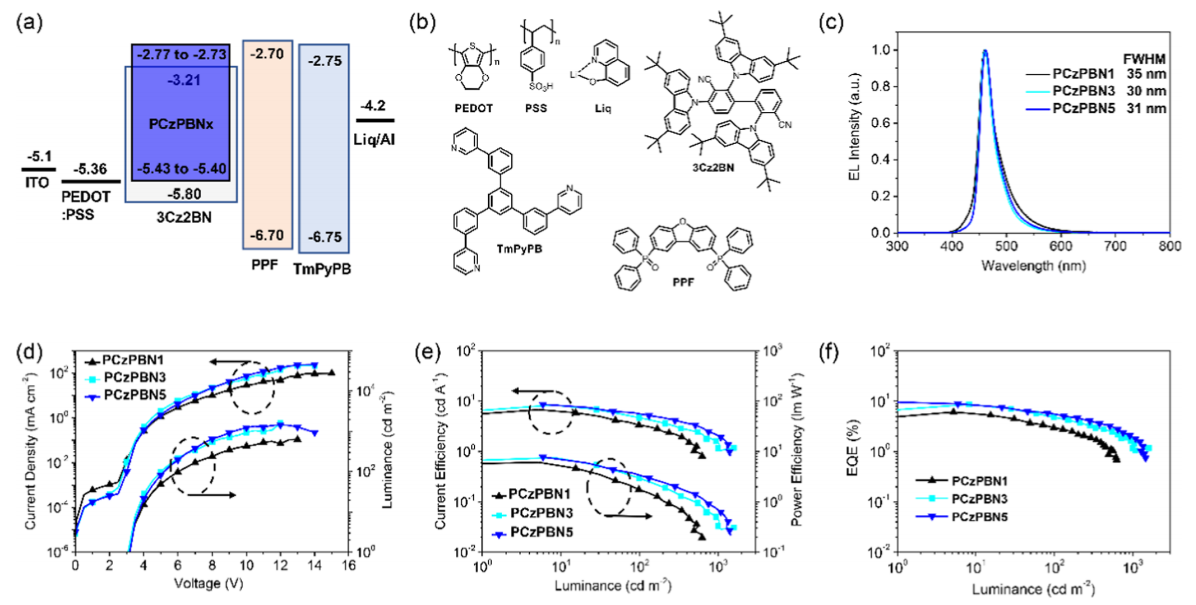

图2：基于PCzPBNx器件的发光性能

光谱研究发现，在溶液中，PCzPBNx显示出双发射特性，主要PL峰出现在456 nm，较弱的PL峰出现在420 nm。在薄膜中，所有聚合物均展现出蓝光发射，PL峰在459-477 nm之间，FWHM在24-27 nm之间。与PBN单元相比，PCzPBNx的PL峰红移了8-16 nm，但红移程度小于之前具有双边增强SRCT的PCzDBNx。在电致发光器件中，基于PCzPBN5的器件展现出最佳性能，EQE最大值达到10.1%，CIE坐标为（0.14, 0.12），FWHM为31 nm，峰值在462 nm，是目前已报道的基于MR-TADF共轭聚合物的蓝光OLED中CIEy值低于0.15的最佳性能。

这项工作为开发具有高色纯度蓝光发射的MR-TADF共轭聚合物提供了新的设计思路，对于推动窄带蓝光OLED的发展具有重要意义。

相关成果以标题“Blue Multiresonance Thermally Activated Delayed Fluorescence Conjugated Polymers for Solution-Processable Narrowband Blue Organic Light-Emitting Diodes with High Color-Purity”发表于Macromolecules上。文章第一作者为深圳大学汪涛，通讯作者为深圳大学杨楚罗教授、黄忠衍助理教授。

论文信息：

标题：Blue Multiresonance Thermally Activated Delayed Fluorescence Conjugated Polymers for Solution-Processable Narrowband Blue Organic Light-Emitting Diodes with High Color-Purity

全文链接：https://doi.org/10.1021/acs.macromol.4c02674
