多重共振（MR）型发光分子已经成为高分辨率有机发光二极管（OLED）的非常有前途的候选物。然而，对于MR发光分子，很少获得同时具有短激发态寿命和超纯蓝色（CIE_y接近0.046和发射峰>440 nm）的热激活延迟荧光（TADF）发射。在这里，我们报道了一种双金配位MR分子的设计，以实现高效和短寿命的超纯蓝色TADF发射。双核Au（I）配合物，即iPrAuBN，在掺杂膜中显示出窄带深蓝色发射，峰值最大值为448 nm，半峰全宽（FWHM）为29 nm。与母体有机类似物的60.6 μs相比，与两个Au原子的配位将延迟荧光寿命显著缩短至7.8 μs。掺杂有iPrAuBN的溶液处理的OLED表现出超纯蓝色电致发光，峰值最大值为442 nm，FWHM为19 nm，CIE坐标为（0.154，0.036），最大外部量子效率为14.8% 。

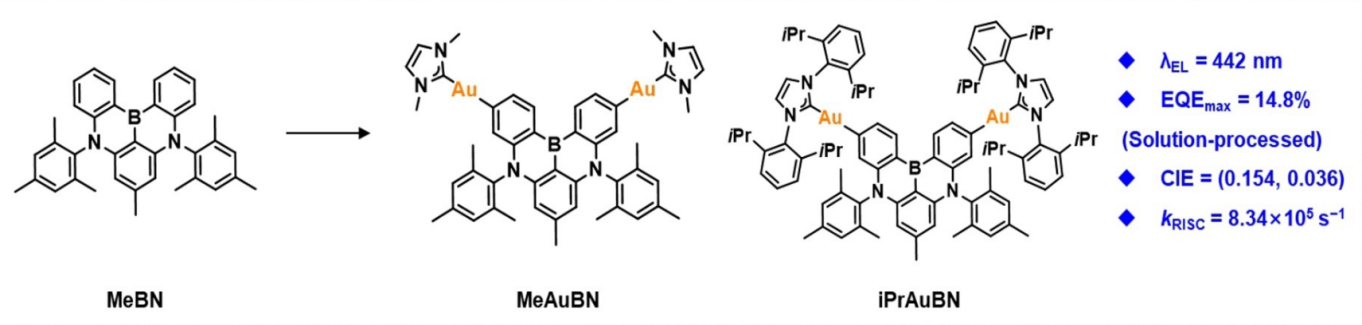

图1.母体MeBN和双核Au（I）配合物的化学结构

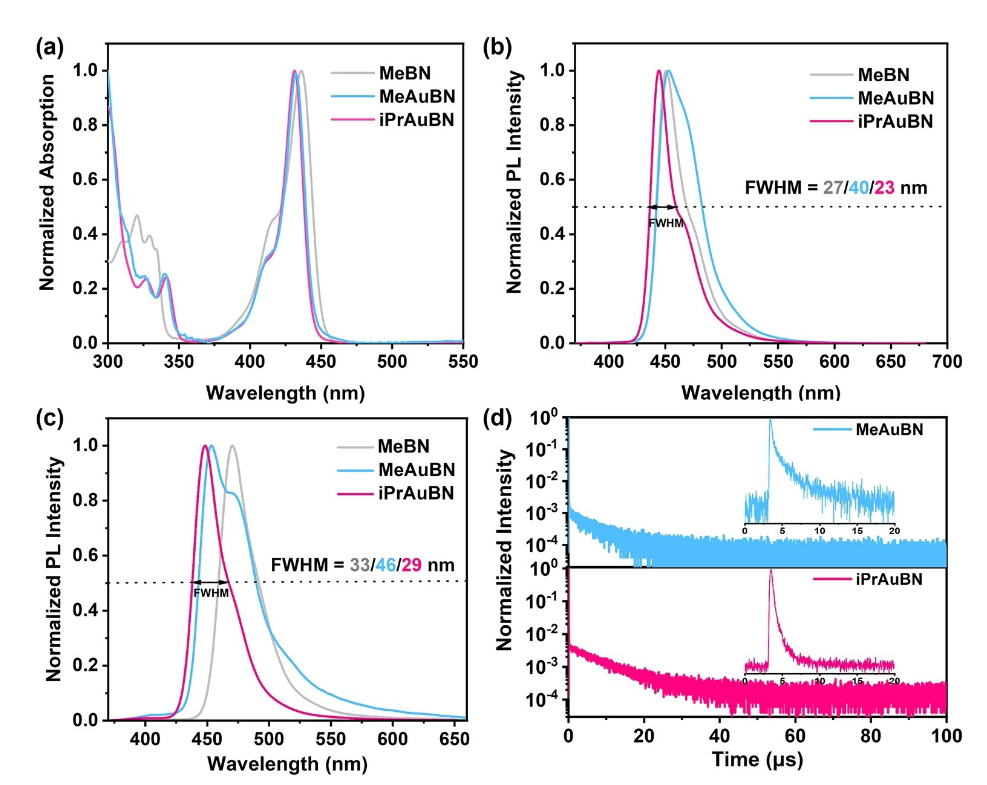

 图2.a)甲苯(10^-5 M)中的归一化UV/Vis吸收光谱。 b)甲苯(10^-5 M)中的归一化发射光谱。 c)mCP膜(1 wt%)中在300 K下的归一化发射光谱。d）mCP膜（1 wt%）中瞬态PL特性。

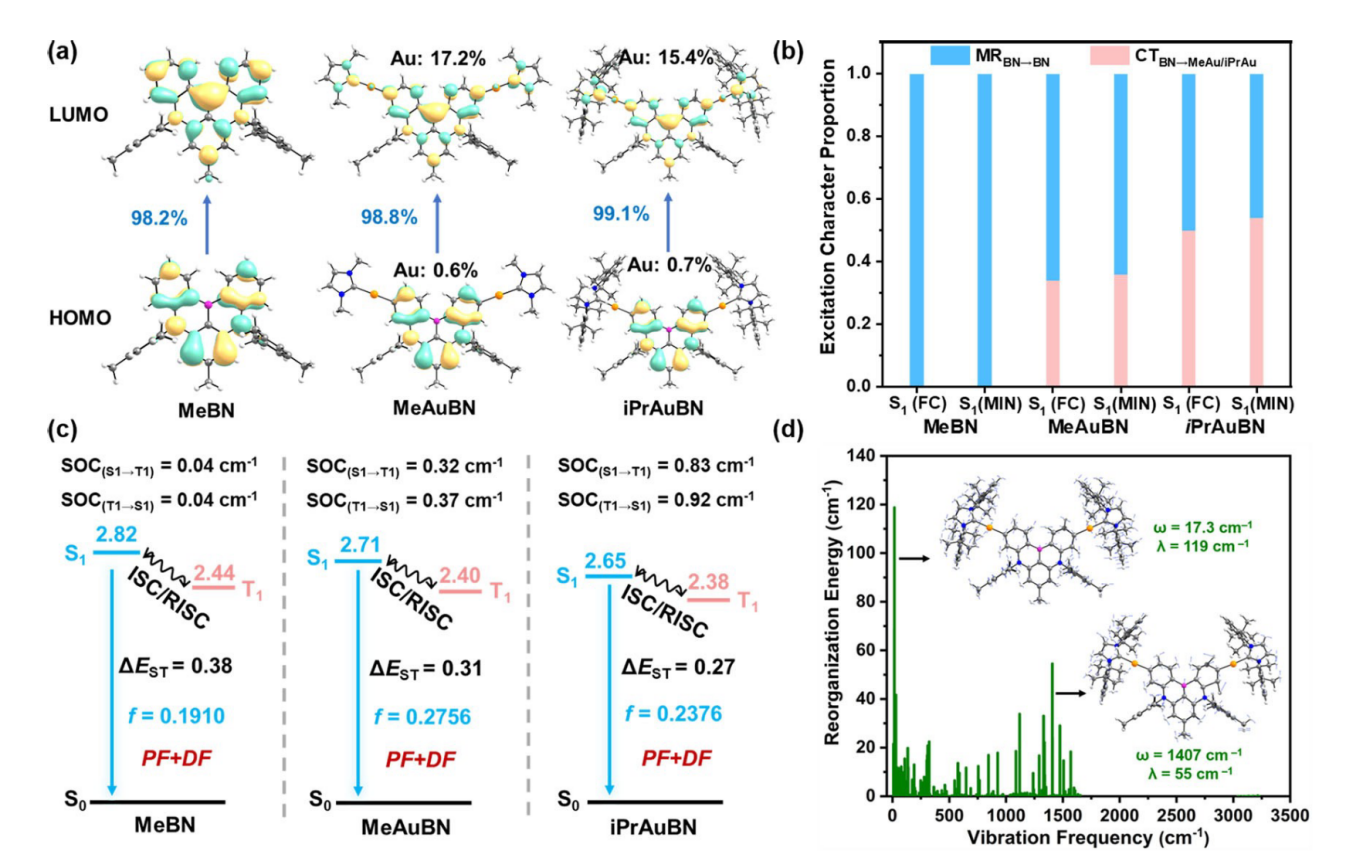

图3.a）S₀最小值处的HOMO和LUMO分布（等值面=0.03）、金属比例（黑色数字）和S₀最小值处S₁态的跃迁重量（蓝色数字）。b）MeBN和MeAuBN在S₀和S₁最小值处的S₁态的激发特性分析。c）MeBN、MeAuBN和iPrAuBN的发射机理。d）iPrAuBN振动模式的重组能量（λ）从S₁最小值到S₀最小值的分布。

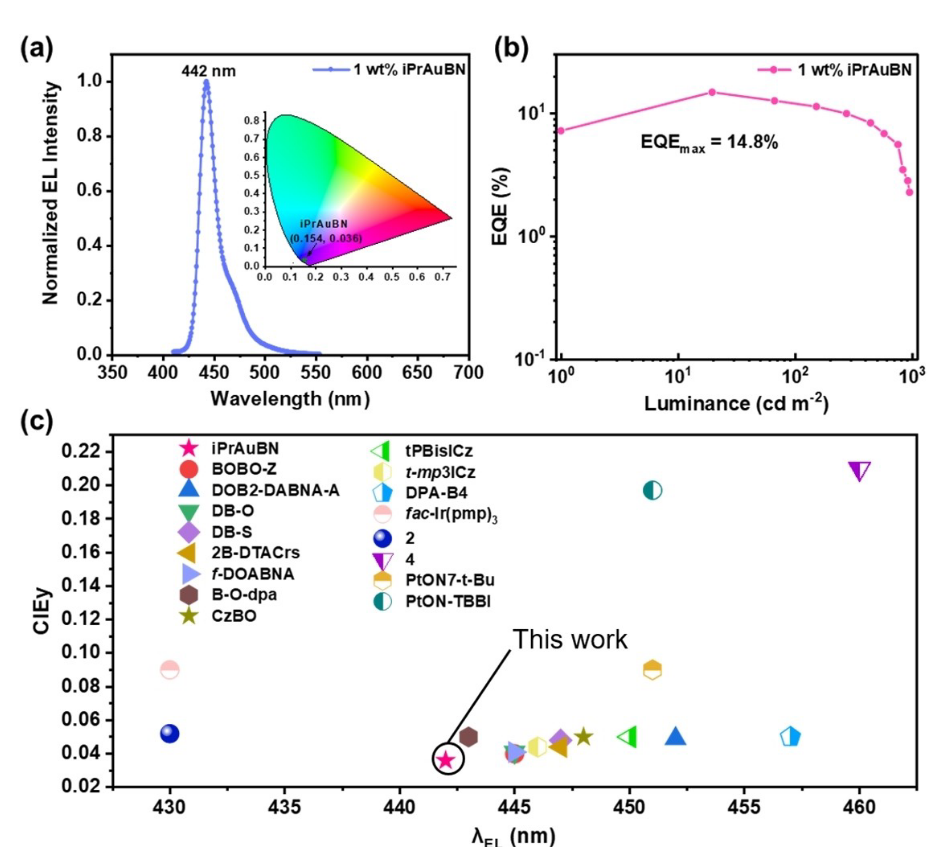

图4. a)器件在1000 cd m^-2下的电致发光光谱。b)EQE-亮度曲线。c)代表性深蓝色磷光和MR-TADF OLED的CIE_y坐标与发射波长的关系。

论文信息:

标题：Gold Coordination-Accelerated Multi-Resonance TADF Emission for Efficient Solution-Processible Ultrapure Deep-Blue OLEDs

全文链接：  https://doi.org/10.1002/anie.202413536
