针对蓝色热活化延迟荧光（TADF）发光分子，如何可以在有机发光二极管（OLED）中同时实现窄带发射、高效和低效率滚落，这仍然是一个重大挑站。

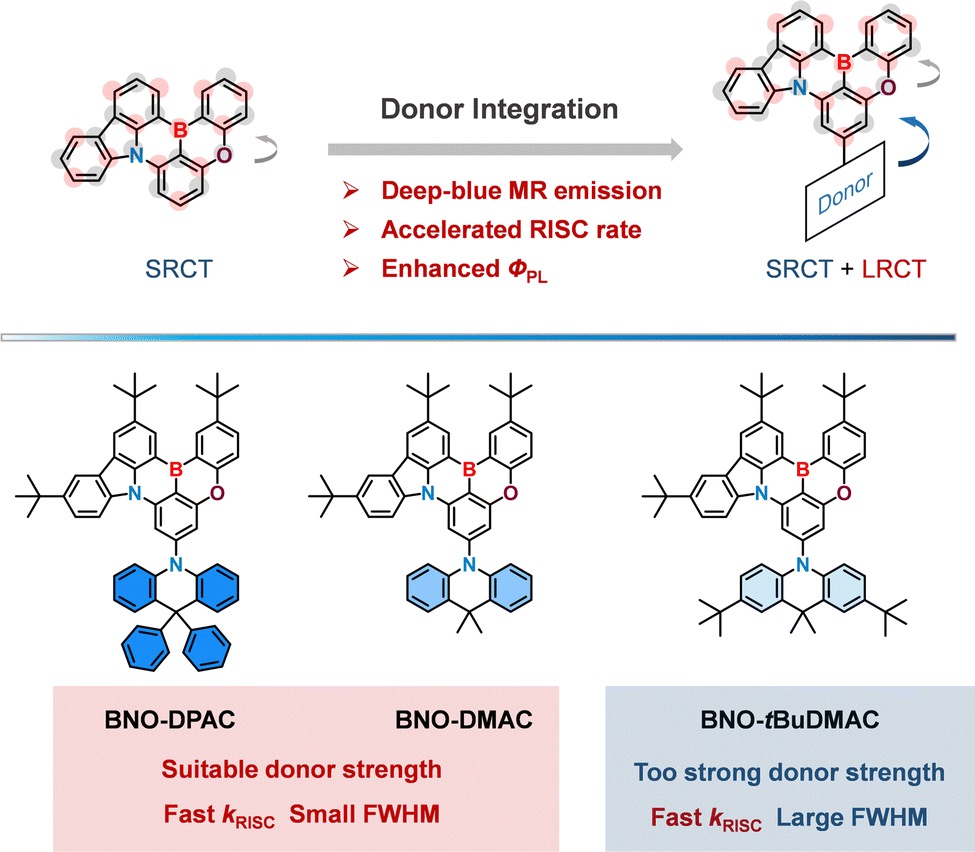

图1：窄带 TADF 聚合物的分子设计策略

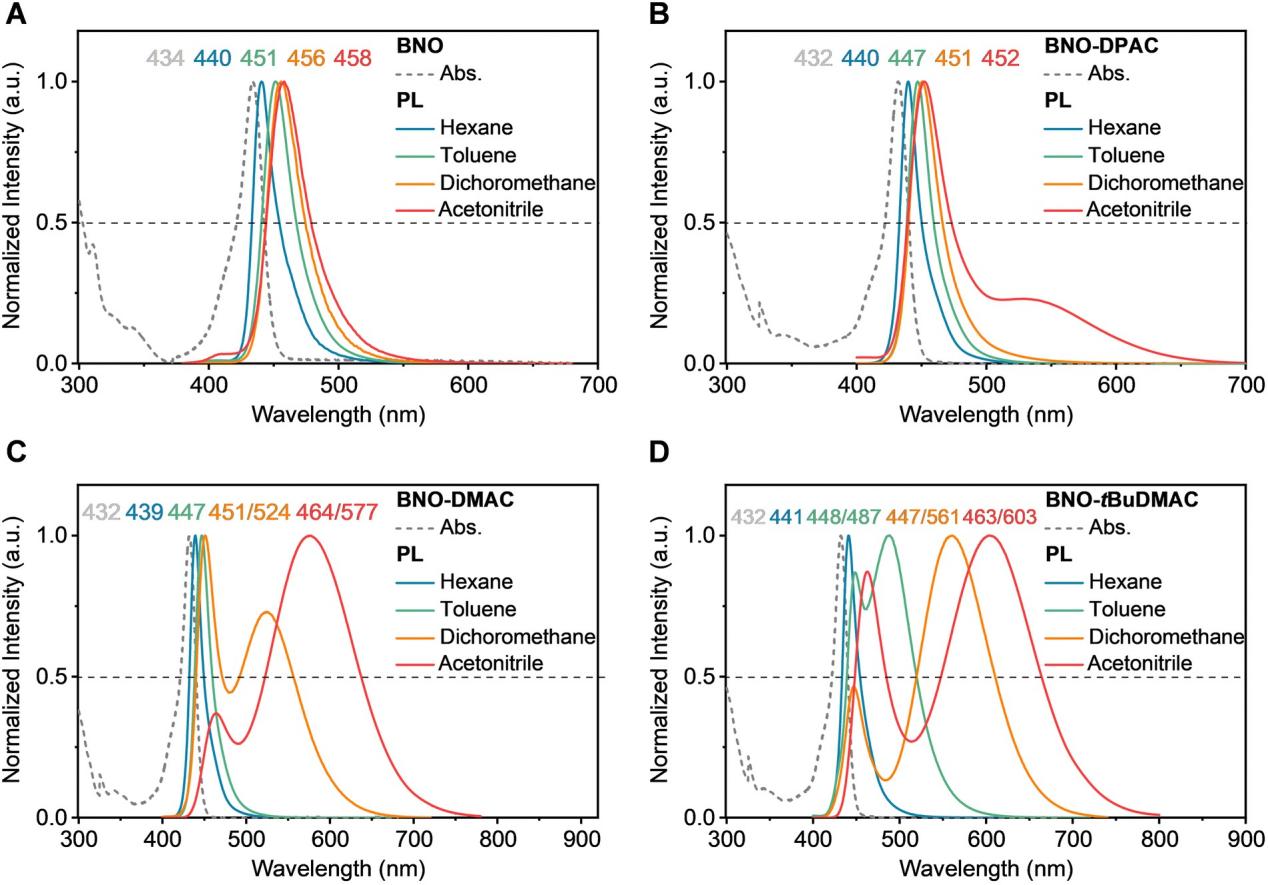

针对上述问题，深圳大学杨楚罗教授团队通过将电子供体直接纳入硼/氮/氧气三元摻杂多重共振（MR）骨架，展示了一系列TADF发射器的成功设计和合成。通过仔细操纵给体强度，能够诱导远程电荷转移三联体状态，以加速反向系间窜越（RISC）过程。与此同时，保留了第一个单激发态的MR特征。因此，优化的发射器不仅保持了MR-TADF骨架的内在优良特性，如深蓝色发射和光致发光量子产量高达89%，而且还实现了1.9 × 105 s−1的高RISC速率。相应的深蓝色器件的最大外部量子效率（EQEmax）为28.7%，FWHM仅为36nm，CIE坐标接近NTSC蓝色标准。本研究提出了一种简单而有效的方法，用于为广色域OLED显示器构建高性能深蓝色发射器。

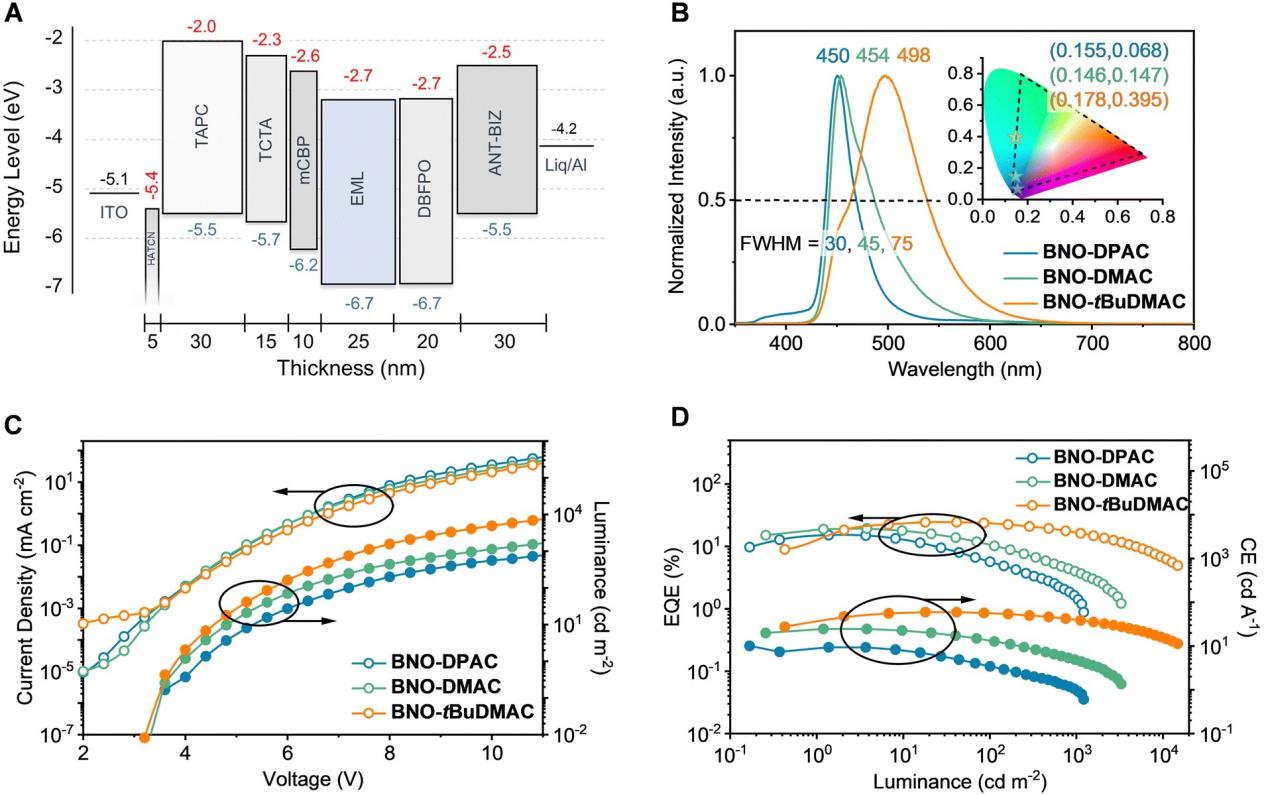

图2：电致发光器件性能
相关成果以标题“Donor-modified multiple resonance emitters with accelerated reverse intersystem crossing towards high-efficiency and narrowband deep-blue OLEDs”发表于Journal of Materials Chemistry C（影响因子为 5.7，中科院JCR一区 ）
论文信息：
标题：Donor-modified multiple resonance emitters with accelerated reverse intersystem crossing towards high-efficiency and narrowband deep-blue OLED
全文链接：https://pubs.rsc.org/en/Content/ArticleLanding/2023/TC/D3TC02409A
