随着显示技术的不断发展，对高性能有机发光材料的需求日益增加。多重共振热活化延迟荧光（MR-TADF）材料因其高效率和窄带隙特性，成为研究热点。在深蓝色区域开发MR-TADF材料是非常理想的，通常的方法是构建一个共轭扩展的MR-TADF框架。然而，这可能会加剧由聚集引起的猝灭问题，从而降低器件效率。

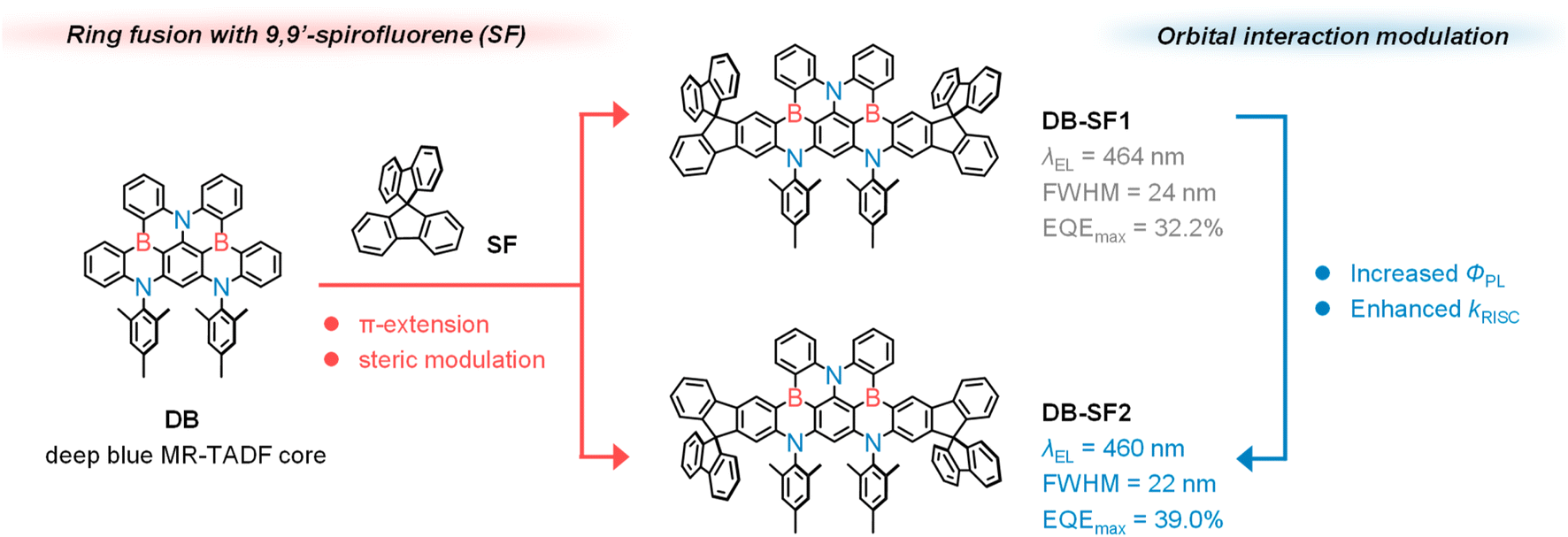

图1:分子设计策略及分子结构

针对上述问题，深圳大学杨楚罗团队利用带有9,9'-螺二芴（SF）单元的MR-TADF骨架来构筑深蓝色发光分子。SF单元的引入具有双重目的：促进π-电子离域和空间屏蔽发光骨架。与以往通过单键连接大基团的研究不同，这种方法可以产生具有高结构刚性的发光材料。需要注意的是，将SF嵌入MR-TADF骨架中需要谨慎操作，因为其π-键轨道可能会破坏非键合特性并增强共轭长度。因此，我们设计了两种区域异构体发光材料，以研究融合模式对光物理性质的影响。结果表明，通过优化融合模式，可以得到具有扩展共轭长度和良好保留非键合特性的优秀发光材料。得益于扩展的骨架和抑制的染料分子相互作用，无敏化剂器件实现了高达39.0%的EQE_max，以及深蓝光区域22 nm的小FWHM，其CIE坐标为（0.13, 0.09）。此外，在TADF敏化剂的辅助下，超荧光器件实现了EQE_max/1000分别为40.4%/28.4%的顶尖效率。

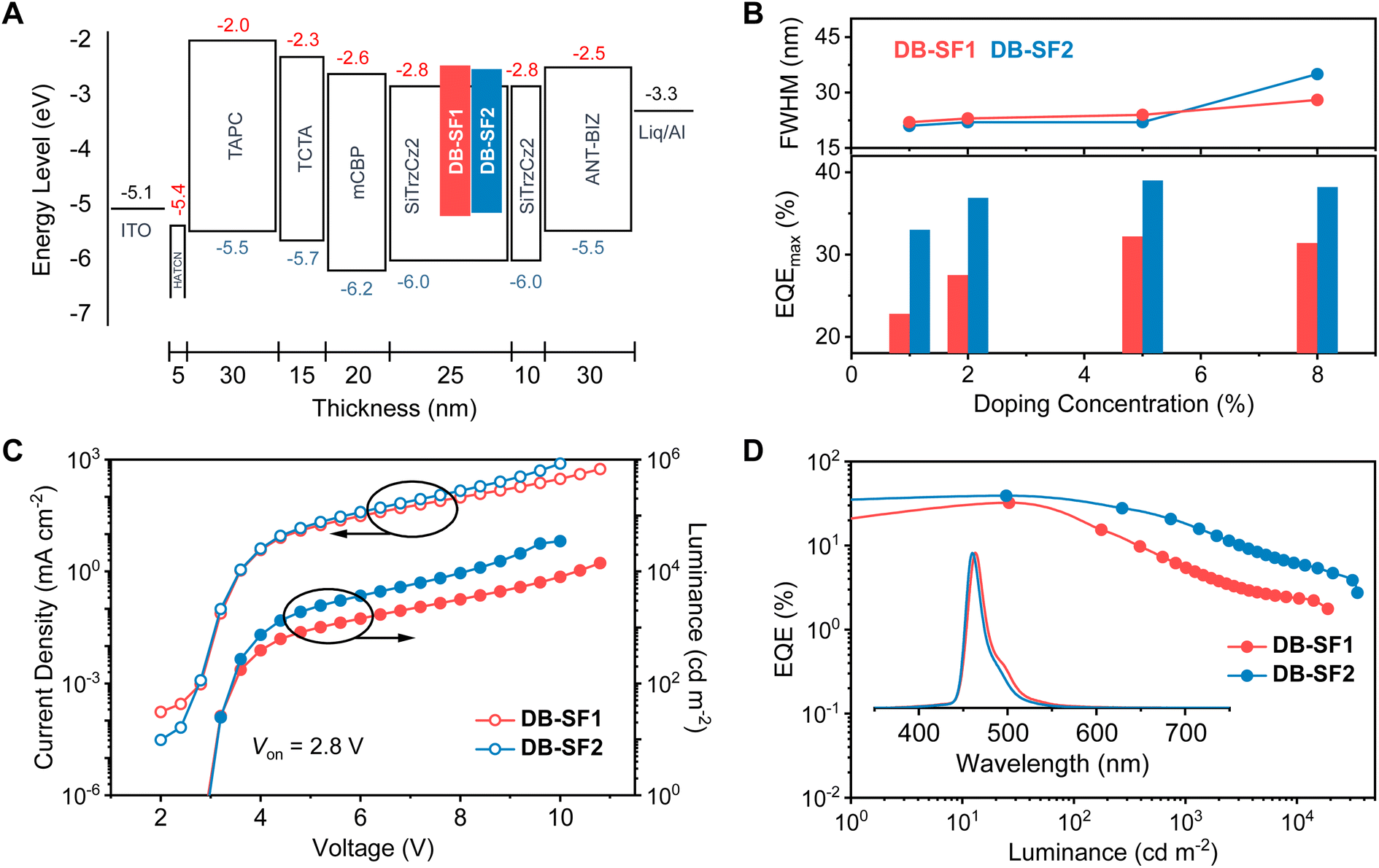

图2:电致发光器件性能

相关成果以标题“High-performance deep-blue electroluminescence from multi-resonance TADF emitters with a spirofluorene-fused double boron framework”发表于Chemical Science(影响因子7.6，中科院JCR一区)。

论文标题：High-performance deep-blue electroluminescence from multi-resonance TADF emitters with a spirofluorene-fused double boron framework
